matplotlib.pyplot.subplots #
- matplotlib.pyplot. subplots ( nrows = 1 , ncols = 1 , * , sharex = False , sharey = False , squeeze = True , width_ratios = None , height_ratios = None , subplot_kw = None , gridspec_kw = None , ** fig_kw ) [Quelle] #
Erstellen Sie eine Figur und eine Reihe von Nebenhandlungen.
Dieser Dienstprogramm-Wrapper macht es bequem, gemeinsame Layouts von Nebenplots, einschließlich des umschließenden Abbildungsobjekts, in einem einzigen Aufruf zu erstellen.
- Parameter :
- nrows, ncols int, Standard: 1
Anzahl der Zeilen/Spalten des Subplot-Rasters.
- sharex, sharey bool oder {'none', 'all', 'row', 'col'}, Standard: False
Steuert die gemeinsame Nutzung von Eigenschaften zwischen x ( sharex ) oder y ( sharey ) Achsen:
True oder 'all': x- oder y-Achse wird von allen Subplots geteilt.
False oder 'none': Die x- oder y-Achse jedes Subplots ist unabhängig.
'Zeile': Jede Subplot-Zeile teilt sich eine x- oder y-Achse.
'col': Jede Subplot-Spalte teilt sich eine x- oder y-Achse.
Wenn Subplots entlang einer Spalte eine gemeinsame x-Achse haben, werden nur die x-Tick-Beschriftungen des unteren Subplots erstellt. Wenn Subplots entlang einer Zeile eine gemeinsame y-Achse haben, werden nur die y-Tick-Beschriftungen des Subplots der ersten Spalte erstellt. Um später die Ticklabels anderer Subplots einzuschalten, verwenden Sie
tick_params
.Wenn Unterplots eine gemeinsame Achse mit Einheiten haben, wird beim Aufrufen
set_units
jede Achse mit den neuen Einheiten aktualisiert.- Squeeze bool, Standard: True
Wenn True, werden zusätzliche Dimensionen aus dem zurückgegebenen Array von herausgedrückt
Axes
:Wenn nur ein Subplot erstellt wird (nrows=ncols=1), wird das resultierende einzelne Axes-Objekt als Skalar zurückgegeben.
Für Nx1- oder 1xM-Subplots ist das zurückgegebene Objekt ein numpy-1D-Objektarray von Axes-Objekten.
für NxM werden Teilplots mit N>1 und M>1 als 2D-Array zurückgegeben.
Bei False wird überhaupt nicht gestaucht: Das zurückgegebene Axes-Objekt ist immer ein 2D-Array, das Axes-Instanzen enthält, selbst wenn es am Ende 1x1 ist.
- width_ratios Array-ähnlich der Länge ncols , optional
Definiert die relative Breite der Spalten. Jede Spalte erhält eine relative Breite von . Wenn nicht angegeben, haben alle Spalten die gleiche Breite. Äquivalent zu .
width_ratios[i] / sum(width_ratios)
gridspec_kw={'width_ratios': [...]}
- height_ratios Array-ähnlich mit der Länge nrows , optional
Definiert die relativen Höhen der Zeilen. Jede Zeile erhält eine relative Höhe von . Wenn nicht angegeben, haben alle Zeilen die gleiche Höhe. Komfort für .
height_ratios[i] / sum(height_ratios)
gridspec_kw={'height_ratios': [...]}
- subplot_kw Diktat , optional
Diktieren Sie mit Schlüsselwörtern, die an den
add_subplot
Aufruf übergeben werden, der zum Erstellen der einzelnen Nebenhandlungen verwendet wird.- gridspec_kw Diktat , optional
Dict mit Schlüsselwörtern, die an den
GridSpec
Konstruktor übergeben werden, der zum Erstellen des Gitters verwendet wird, auf dem die Subplots platziert werden.- **fig_kw
Alle zusätzlichen Schlüsselwortargumente werden an den
pyplot.figure
Aufruf übergeben.
- Rückgaben :
- Feige
Figure
- Axt
Axes
oder Array von Axes ax kann entweder ein einzelnes
Axes
Objekt oder ein Array von Axes-Objekten sein, wenn mehr als ein Subplot erstellt wurde. Die Dimensionen des resultierenden Arrays können mit dem Squeeze-Schlüsselwort gesteuert werden, siehe oben.Typische Redewendungen für den Umgang mit dem Rückgabewert sind:
# using the variable ax for single a Axes fig, ax = plt.subplots() # using the variable axs for multiple Axes fig, axs = plt.subplots(2, 2) # using tuple unpacking for multiple Axes fig, (ax1, ax2) = plt.subplots(1, 2) fig, ((ax1, ax2), (ax3, ax4)) = plt.subplots(2, 2)
Die Namen
ax
und Pluralaxs
werden bevorzugt,axes
da bei letzterem nicht klar ist, ob es sich um eine einzelneAxes
Instanz oder eine Sammlung davon handelt.
- Feige
Beispiele
# First create some toy data: x = np.linspace(0, 2*np.pi, 400) y = np.sin(x**2) # Create just a figure and only one subplot fig, ax = plt.subplots() ax.plot(x, y) ax.set_title('Simple plot') # Create two subplots and unpack the output array immediately f, (ax1, ax2) = plt.subplots(1, 2, sharey=True) ax1.plot(x, y) ax1.set_title('Sharing Y axis') ax2.scatter(x, y) # Create four polar axes and access them through the returned array fig, axs = plt.subplots(2, 2, subplot_kw=dict(projection="polar")) axs[0, 0].plot(x, y) axs[1, 1].scatter(x, y) # Share a X axis with each column of subplots plt.subplots(2, 2, sharex='col') # Share a Y axis with each row of subplots plt.subplots(2, 2, sharey='row') # Share both X and Y axes with all subplots plt.subplots(2, 2, sharex='all', sharey='all') # Note that this is the same as plt.subplots(2, 2, sharex=True, sharey=True) # Create figure number 10 with a single subplot # and clears it if it already exists. fig, ax = plt.subplots(num=10, clear=True)
Beispiele mit matplotlib.pyplot.subplots
#

Diskrete Verteilung als horizontales Balkendiagramm

Zuordnen von Markierungseigenschaften zu multivariaten Daten

Erstellen einer Zeitleiste mit Linien, Daten und Text

Steuern der Anzeigebeschränkungen mithilfe von Rändern und sticky_edges

Kombinieren von zwei Subplots mit Subplots und GridSpec

Zeichnen Sie eine Vertrauensellipse eines zweidimensionalen Datensatzes

Verschiedene Möglichkeiten zur Angabe von Fehlerbalken

Einschließlich Ober- und Untergrenzen in Fehlerbalken

Erstellen von Boxen aus Fehlerbalken mit PatchCollection

Verwenden von Histogrammen zum Zeichnen einer kumulativen Verteilung

Demo der verschiedenen Histtype-Einstellungen der Histogrammfunktion

Die Funktion Histogramm (hist) mit mehreren Datensätzen

Erstellen einer Farbkarte aus einer Liste von Farben

Linien-, Poly- und RegularPoly-Sammlung mit automatischer Skalierung

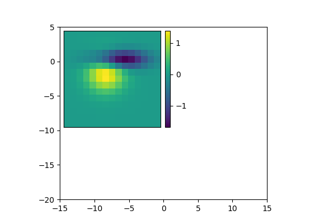

Steuern der Position und Größe von Farbbalken mit Inset Axes
